Como Instalar

DESLIGAR O VEÍCULO, TIRAR A CHAVE DO CONTATO, ABRIR O CAPÔ, FECHAR AS PORTAS E ENTÃO AGUARDAR PELO MENOS 20 MINUTOS PARA QUE A PARTE ELÉTRICA DO VEÍCULO SEJA DESENERGIZADA.

Para carros com sistema "Keyless" (veículos com partida via botão “start/stop”): depois de abrir o capô deve-se fechar as portas, e colocar a chave fora do alcance do sinal (10m do carro).
Certifique-se que o motor está frio: se o motor ainda estiver quente o instalador estará sujeito a queimaduras.

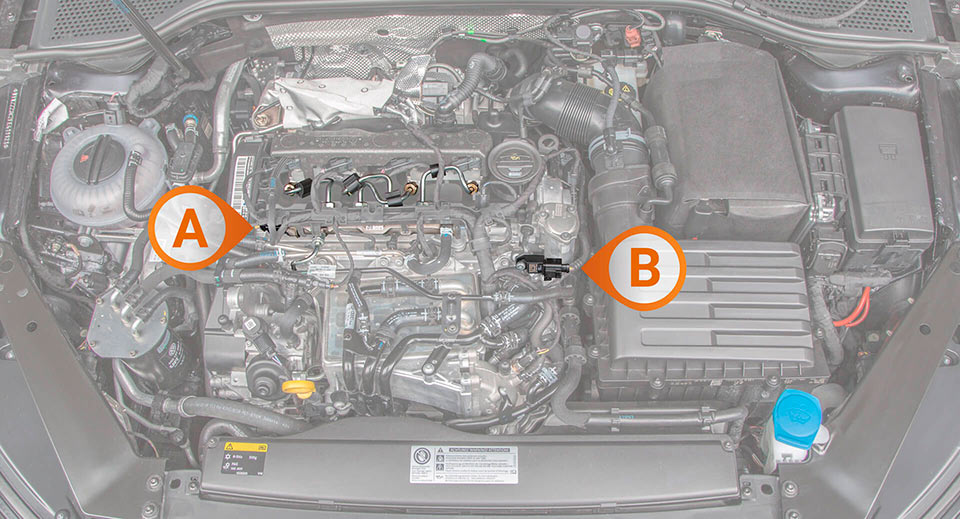

Siga as fotos a seguir que demonstram a localização de cada plug em seu carro específico. Talvez seja necessário remover a tampa/cobertura do motor para facilitar o acesso aos sensores originais.

1° Passo

Começando pelo “A”, encontre e desconecte o chicote original do sensor do veículo. Muito cuidado para não danificar o conector!

OBS: Se tiver dificuldades, tente plugar e desplugar os próprios conectores do chicote Racechip para entender melhor o funcionamento da trava

2° Passo

Conecte o chicote Racechip correspondente (chicote A no sensor A) como intermediário entre o sensor e o chicote original do veículo.

Certifique-se de travar bem os conectores (caracterizado por um som de encaixe).

3° Passo

Cheque se a conexão não está invertida e que os conectores estão presos firmemente.

OBS: Conectores que podem ser plugados de forma invertida vem com um alerta dentro da embalagem do chicote indicando o sentido correto de conexão.

Repita esse processo até que todos os sensores tenham sido conectados, podendo ser até 4 (A,B,C e D) dependendo do veículo.

Atenção: Ainda não conecte seu módulo RaceChip ao chicote! Mantenha conectado o jumper/bypass (acabamento preto que vem conectado ao chicote)

Posicione o chicote com segurança no compartimento do motor longe de qualquer parte móvel e não fixe nada no lugar ainda.

Ligue a ignição para energizar o sistema (última etapa da chave antes da partida do motor) e NÃO ligue o motor;
Verifique se as luzes de controle no painel apagam normalmente sem acusar erros;
Se tudo estiver certo, você pode ligar o motor, que ligará normalmente.

OBS: Em caso de qualquer problema ou luz de erro no painel, desligue o veículo e cheque cuidadosamente a instalação certificando-se de que os conectores estejam nos locais corretos (A,B,C,D), não estejam invertidos ou mal conectados.

Se o erro persistir, entre imediatamente em contato com seu revendedor para mais instruções.

Feito o teste e tudo funcionando normalmente, é hora de conectar o módulo.

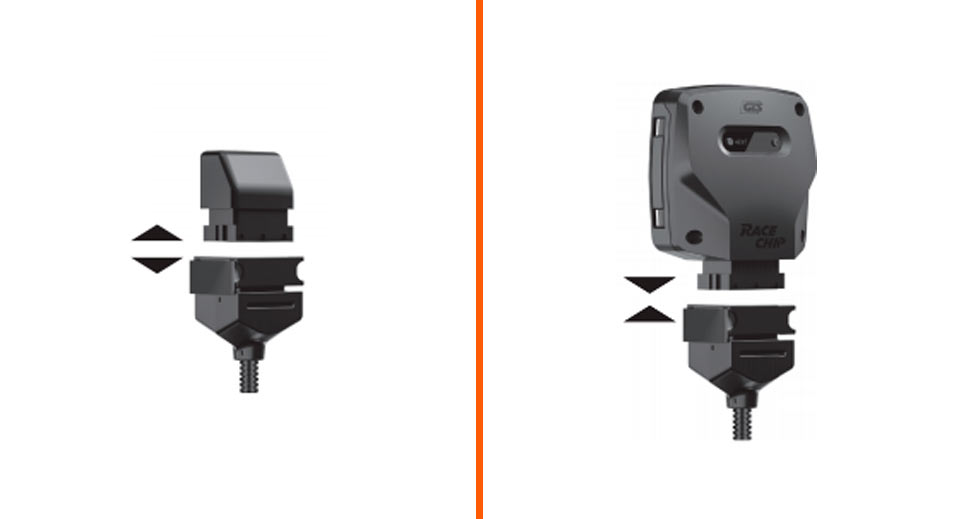

Desligue o veículo e a ignição. Remova o jumper/bypass puxando a alça de cor roxa localizada no final do chicote e conecte o módulo Racechip no chicote como na figura abaixo:

Ligue somente a ignição e NÃO ligue o motor. Verifique se as luzes no painel apagam normalmente sem acusar erros.
Se ocorrer algum problema ou erro, entre imediatamente em contato com seu revendedor para mais instruções.
Se tudo ocorrer bem, ligue o motor e aqueça-o em marcha lenta por no mínimo 5 minutos. Teste o acelerador e a reação do motor em várias faixas de rpm;
Se não houver problemas, desligue o motor e a ignição;
Escolha um local para fixar o módulo que seja protegido contra água, calor, partes móveis, vibração e que não estique demasiadamente o chicote.

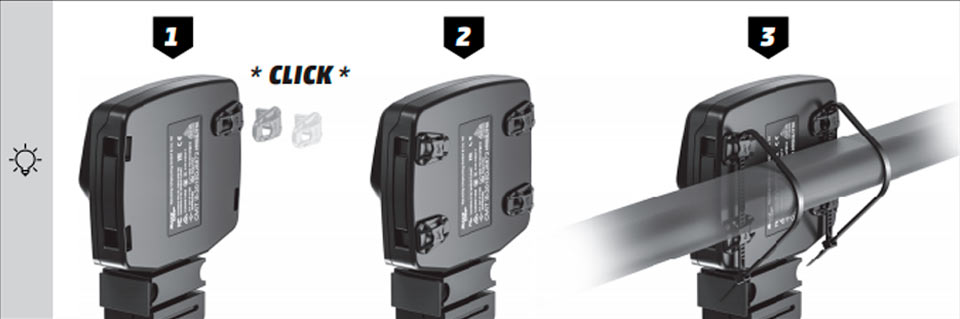

Use os grampos de fixação (incluídos) para fixar o RaceChip com abraçadeiras (enforca-gato) como na imagem abaixo:

Se você precisar remover o RaceChip posteriormente, poderá simplesmente liberar os grampos sem cortar as abraçadeiras.

Fixe o chicote ao longo de um caminho adequado (por exemplo, junto com cabos já existentes no veículo);

Não proteja o módulo e nem o chicote com um saco hermeticamente fechado, pois isso pode levar ao acúmulo de umidade;
Não direcione o chicote para áreas excessivamente quentes durante a operação (por exemplo, o sistema de exaustão, o turbo compressor, etc.);
Não passe o chicote por partes móveis;
Nunca fixe o chicote nas mangueiras (por exemplo, uma mangueira de freio), pois isso pode resultar em abrasão;
Recoloque a tampa do motor (se houver) e feche o capô.

O processo de instalação está completo e seu RaceChip está pronto para uso!
